SCHECHTL

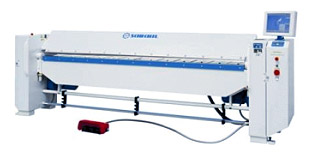

Конструкция ручной листогибочной машины модели НВМ сделана из сварного железа. Прижим осуществляется при помощи ножной педали или двумя ручками, расположенными на каждой стороне машины. Ножная педаль служит для открывания и закрывания верхней балки. Для модели НВМ поставляется большая ножная педаль для безопасной и легкой работы. Прижимное давление можно отрегулировать на каждой стороне машины отдельно. Высота подъема верхней балки 125 мм. Все подшипники и направляющие не требуют обслуживания.

В стандартный комплект поставки модели НВМ входит заостренный профиль 20⁰ , R= 1мм для верхней балки, а так же вставной профиль 68/10 мм и 68/14 мм для гибочной балки. Профильные и вставные рельсы для   верхней, нижней и гибочной балки сменные. Большое разнообразие стандартных и индивидуальных профилей. Гибочная балка регулируется под разные толщины листа и радиусы. Для равных углов изгиба от 0 — 180⁰ имеется шкала с регулировкой угла

Технические характеристики: Рабочая длина 3100 мм Толщина обрабатываемого металла (400 N/мм2 ) 1,00 мм Алюминий (250 N/мм2 ) 1,50 мм Нержавеющая сталь (600 N/мм2 ) 0,80 мм Габариты 3800х765х1290 мм Вес 1370 кг Опции Ручной задний упор Ручной задний упор является дополнительным устройством для выравнивания листа по краю. Регулировка ручным колесом от 10-500 мм или от 10-750 мм.  Задний упор является рациональным и необходим в операциях по обработке материала при серийном производстве. Ручной задний упор с поддержкой листа Ручной задний упор с поддержкой листа является дополнительным устройством для выравнивания листа по краю. Удобное оснащение гибочных машин для точного измерения. Суппорт поддержки для тонких материалов экономит время и увеличивает точность Ваших изделий. Если поддержка не нужна — отводится назад Ручной листогиб Schechtl (Германия) - модель KS и KSV до 1,5мм Ручные листогибочные машины Schechtl были удостоены золотых медалей на некоторых национальных и международных ярмарках Описание Сварная стальная конструкция. Сменные профили и вставные рельсы для верхней, нижней и гибочной балки Все модели поставляются с боковыми рукоятками, которые служат в качестве рычагов при работе Точный сгиб производится даже при узкой кромке. Верхняя балка останавливается на любой высоте, что обеспечивает точное позиционирование даже при маленьких просветах Вертикальный подъем верхней балки Регулируемое напряжение верхней балки Все модели поставляются с никелированным гнущим профилем 20 0 r=1,5mm Шкала для установки угла гиба слева и справа до 180� Напряжение нижней балки также регулируется Приспособления по типу и толщине листа для постоянного угла гиба по всей рабочей длине Технические характеристики Модель  Рабочая длина, мм  Толщина металла  Длина, мм  Ширина, мм  Высота, мм  Вес, кг  Сталь (400N/мм2), мм  Алюминий (250N/мм2), мм  Медь (300N/мм2), мм  KS 100  1040 2 3 1,2 1630 610 1155 500 KS 125  1290 1,75 2,5 1 1880 610 1155 550 KS 150  1540 1,5 2 0,9 2130 610 1155 600 KS 200  2040 1 1,5 0,6 2630 610 1155 700 KSV200  2040 1,5 2 0,9 2630 610 1155 860 KSV225  2290 1,25 1,75 0,75 2880 610 1155 970 KSV250  2540 1 1,5 0,6 3130 610 1155 7 Опции Ручной задний упор Задний упор является дополнительным устройством для выравнивания листа по краю. Ширина от 10-500 или 750 мм может устанавливаться ручным маховиком. Три стопора обеспечивают величину заднего упора от 10-100 мм. Для установок свыше 250 мм предусматривается подающая пластина. Задний упор просто необходим в операциях по обработке материалов при серийном производстве Роликовый барабан (для KS и KSV 200) (рис.4) Круглые ролики различных диаметров позволяющие производить отливы и водосточные трубы. Верхняя балка поднимается в соответствии с размером ролика. Роликовый барабан имеет следующие размеры 60, 70, 76, 83, 89, 95, 108, 121, 140, 171 мм Вальцовочное приспособление (для KS и KSV 200) (рис.5) На гибочной балке закрепляется горизонтальная опорная штанга. Вальцовочное приспособление легко устанавливается и фиксируется в горизонтальном положении. Диаметры вальцовочных штанг: 10, 12, 13, 14, 15, 16, 18, 20 мм Роликовый нож Ножная педаль  — Предназначена для открывания и закрывания верхней балки или захвата рабочего листа путем ножной операции. для моделей типа KSV 225 и KSV 250 (стандартная комплектация) Листогиб Schechtl (Германия ) - модель LBX Модели LBX это качественные немецкие ручные листогибы для работы со стальным листом толщиной до 0,63 мм. Они имеют легкую и компактную конструкцию и спроектированы, как универсальные производительные листогибы для профессиональной работы на строительной площадке. Модель LBX 200 весом около 130 кг можно перемещать без подъемных приспособлений. Для этого служат поворотные ролики на ножках рамы машины. Поворотные ролики и ножки можно демонтировать, чтобы без проблем закрепить машину на автомашине или на верстаке. В сочетании с дисковыми ножницами этот станок  обеспечит строительную площадку для всех, кому необходимо для профессиональных листогибочных работ. Стандартная конструкция крепится на опорах Колесики и опоры съёмные. Все модели поставляются с боковыми рукоятками, которые служат в качестве рычагов при работе, и держателями при переносе. Точный сгиб производится даже при узкой кромке. Верхняя балка 45� для сгибания углов до 135� 160� для кромок до 20 мм Верхняя балка останавливается на любой высоте, что обеспечивает точное позиционирование даже при маленьких просветах Вертикальный подъем верхней балки Регулируемое напряжение верхней балки Все модели поставляются с никелированным гнущим профилем 20 0 r=1,5mm, которые взаимозаменяемые. Необслуживаемые подшипники верхней и гибочной балок Шкала для установки угла гиба слева и справа  Напряжение нижней балки также регулируется Приспособления по типу и толщине листа для постоянного угла гиба по всей рабочей длине Технические характеристики Модель LBX 200 LBX 250 LBX 310 Длина сгибаемой детали, мм 2040 2540 3100 Сталь (400 Н/мм2) 0,63 0,63 0,63 Алюминий (250 N/мм2) 1,00 1,00 1,00 Медь (300 Н/мм2) 0,80 0,80 0,80 Длина, мм 2338 2840 3445 Глубина, мм 650 650 700 Высота, мм 1075 1090 1075 Рабочая высота, мм 900 900 900 Вес, кг 139 210 318 ЦЕНА 2409 EUR 3738 EUR 4927 EUR Опции Ручной задний упор  — 500 мм или 750 мм со шкалой. В зависимости от длины поставляются 2 или 4 опорные штанги  Роликовый нож 0,5 mm — нержавеющая сталь, 0,8 mm — оцинкованная сталь, 1,0 mm — алюминий Специальный пластиковый кожух Электромеханический листогиб Schechtl MAB Германия (до 2 мм) МАВ — электромеханическая листогибочная машина для гибки стального листа толщиной до 2,0 мм (при рабочей длине 3100 мм). Мощность и скорость элементов машины, управляемых преобразователем частоты, делают MAB �рабочим зверем� среди универсально-гибочных машин. Массивное исполнение делает возможным максимум гибкости, как для тонкого листа, так и для 3-миллиметрового алюминия. На версии MAB/CNC с сенсорным управлением SCHECHTL "CNC-Touch" и электромеханическим упором для ограничения глубины обработки, лист шириной в 3100 мм может обрабатываться одним человеком. Обрабатываемый лист проводится между прижимной траверсой и столом и вертикально зажимается управляемым закрытием прижимной траверсы. Таким образом, лист при зажимании не проскальзывает вперед, и обеспечивается точность размеров. Давление зажима прижимной траверсы можно регулировать с обеих сторон. Максимальное раскрытие прижимной траверсы составляет примерно 140 мм. Модель MAB поставляется с острокантной накладкой 20� и профильной накладкой 20�, R = 2 мм, для прижимной траверсы и рабочими накладками 68/10 и 68/24 для гибочной траверсы. Все гибочные накладки могут заменяться. Гибочная траверса за доли секунды может устанавливаться на различную толщину листа. Описание: простейшая регулировка гибочной и прижимной траверс преимущественно механические части с малым износом подшипники и направляющие почти не требуют технического обслуживания подвижный ножной выключатель привод прижимной траверсы через эксцентрик прижимная траверса, стол и гибочная траверса выполнены как массивная сварная конструкция элементы управления фирмы Moeller, двигатели фирмы SEW Технические характеристики Модель Рабочая длина, мм  Толщина металла  Длина, мм  Ширина, мм  Высота, мм  Вес, кг  Сталь (400N/мм2), мм  Алюминий (250N/мм2), мм  Нержав. сталь  (300N/мм2), мм  МАВ 100  1040 4 5 2,5 1970 720 1220 2160 МАВ 150  1540 3,5 5 2,25 2470 720 1220 2450 МАВ 200  2040 3 4,5 2 2970 720 1220 2730 МАВ 250  2540 2,5 3,5 1,5 3470 720 1220 3020 МАВ 300  3040 2 3 1,25 3970 720 1220 3300 МАВ 400  4040 1,25 1,75 0,8 4970 720 1220 3950 Опции Задний упор Роликовый нож CNC-контролер  Приводной задний упор Электромеханический листогиб Schechtl МАЕ Германия (до 3 мм) Модель MAE это машина для гибки стального листа толщиной до 3,0 мм (при рабочей длине 3100 мм). Прижимная траверса приводится в движение винтовыми механизмами. В сочетании с патентованной системой накладок с изменяемым углом (Click-System), MAE представляет собой идеальную машину для промышленного применения. Обрабатываемый лист проводится между прижимной траверсой и столом и вертикально зажимается управляемым закрытием прижимной траверсы. Благодаря этому лист при зажимании не проскальзывает вперед, и сохраняется точность размеров. Максимальное раскрытие прижимной траверсы составляет примерно 210 мм. Модель MAE также поставляется с сегментированной накладкой с новой системой зажима рабочего органа "Click " (см. Комплектующие) для гибки коробчатых форм. И замена рабочего органа – стандартной накладки на сегментированную накладку – производится очень просто и благодаря приспособлению, входящему в комплект поставки, может быть выполнена одним человеком. Описание: простейшая регулировка гибочной траверсы привод прижимной траверсы через винтовой механизм преимущественно механические части с минимальным износом подшипники и направляющие почти не требуют технического обслуживания подвижный ножной выключатель прижимная траверса, стол и гибочная траверса выполнены как массивная сварная конструкция элементы управления фирмы Moeller, двигатели фирмы SEW сенсорное управление CNC-Touch с преобразователем частоты упор для ограничения глубины обработки с моторным приводом, включая предохранительный упор Технические характеристики Модель  Рабочая длина, мм  Толщина металла  Длина,      мм  Ширина, мм  Высота,   мм  Вес, кг  Сталь, мм  Алюминий, мм  Нержав. сталь, мм      c CNC     c CNC    c CNC    c CNC  МАЕ 200  2040 4 6 2,5 3183 3250 815 1790 1560 1560 3377 3477 МАЕ 250  2540 3,5 5 2,25 3690 3690 815 1790 1560 1560 3718 2885 МАЕ 310  3100 3 4,5 2 4250 4250 815 1790 1560 1560 4050 4200 МАЕ 400  4040 2 3 1,25 5190 5190 815 1790 1560 1560 4730 4880 Опции CNC-контролер Числовое программное управление с контролем параметров. Функция просмотра. Вы можете просмотреть профильная мониторе перед тем, как их согнуть. Вы лишь задаете технические данные и углы в управление и увидите, синхронно, как появляются обрабатываемые детали. Не абстрактные фигуры, а хорошо выраженные динамичные изображения  Приводной задний упор Приводной задний упор является дополнительным устройством для выравнивания листа по краю удобное оснащение гибочных машин с программным управлением. Ширина от 6 до 1000 мм, 1500 мм или 2000 мм.
